Producto certificado · Marca Eccosis

Línea de vida verticalCertificada por ICONTEC bajo ANSI Z359.16

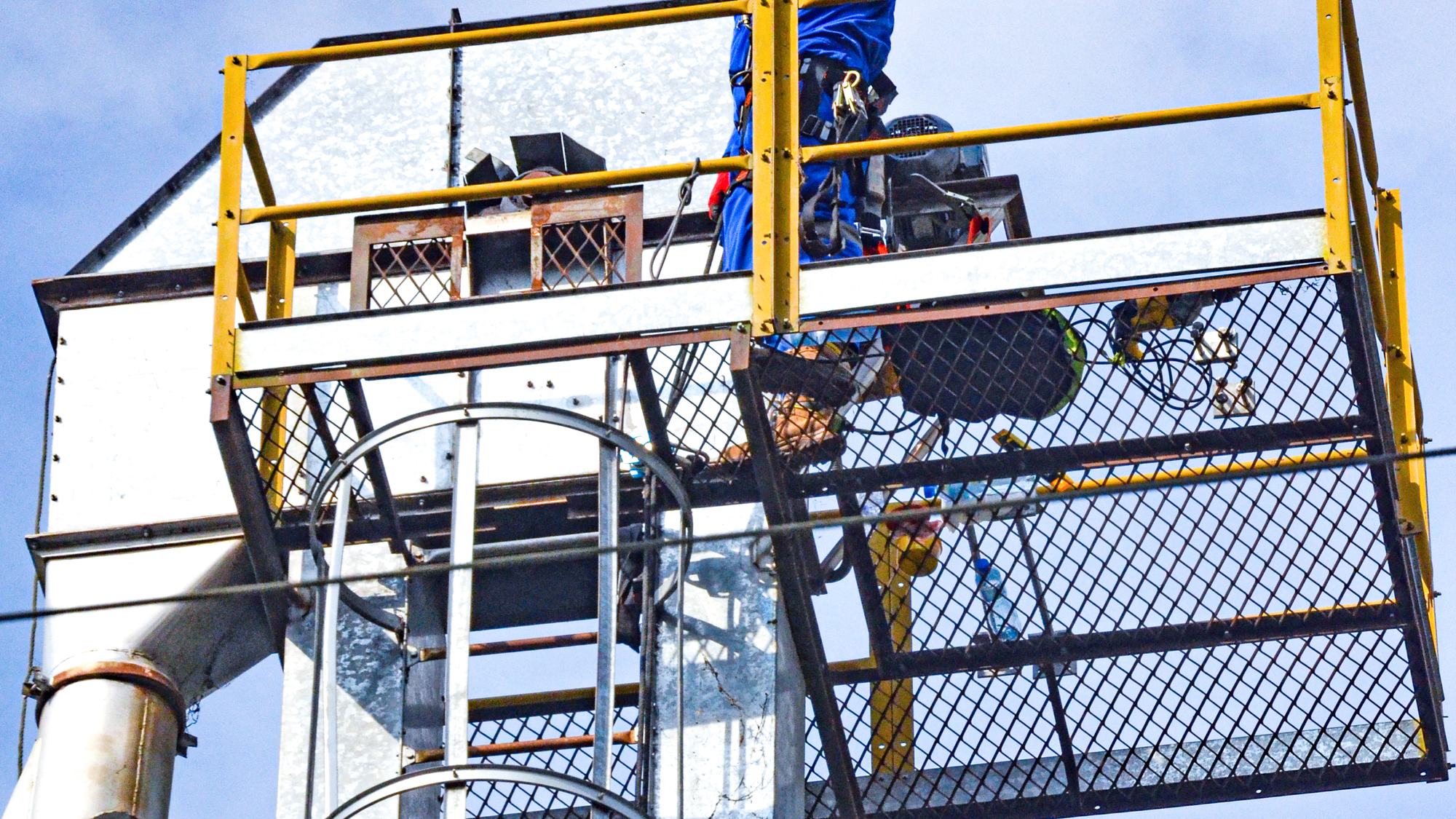

Sistema de detención de caídas para escaleras fijas, diseñado, fabricado y ensamblado por Eccosis en Yopal. Acompaña al trabajador en cada peldaño del ascenso y el descenso, y detiene la caída si pierde el apoyo.

Certificación de producto
Certificado de conformidad ICONTEC CSC-CER810523 bajo la norma ANSI/ASSE Z359.16 (2016).
Fabricación nacional
Diseñada y ensamblada por Eccosis en Yopal, con respaldo directo del fabricante.
Diez años de vida útil
Con inspección anual y garantía de 12 meses por defectos de fábrica.
Instalación a la medida
Longitud de cable y guías ajustadas a cada escalera, instaladas por personal competente.

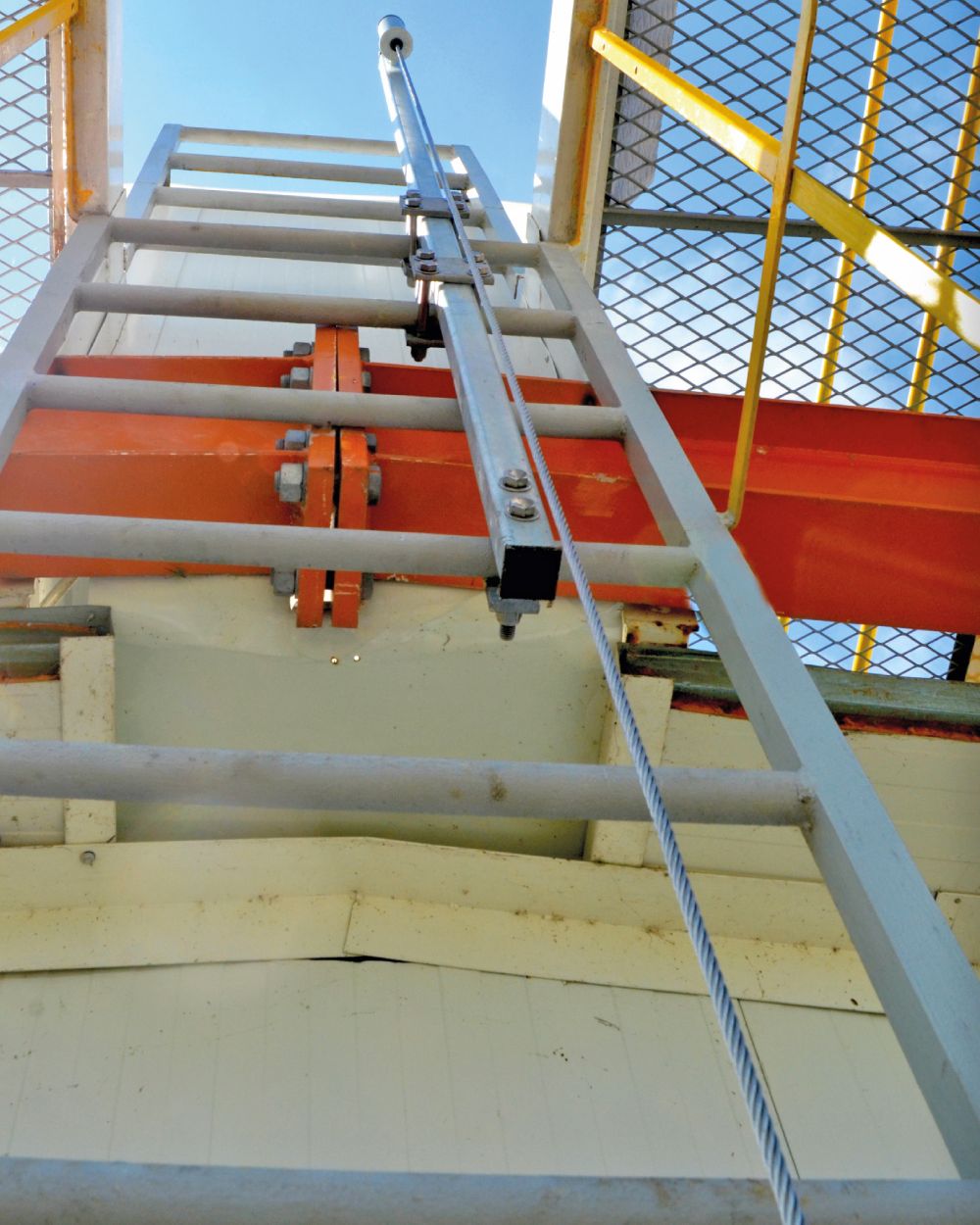

Vista hacia arriba de una escalera fija con el cable de acero de la línea de vida recorriéndola y el mástil galvanizado en la parte superior.

Cómo funciona

Protección continua en todo el ascenso

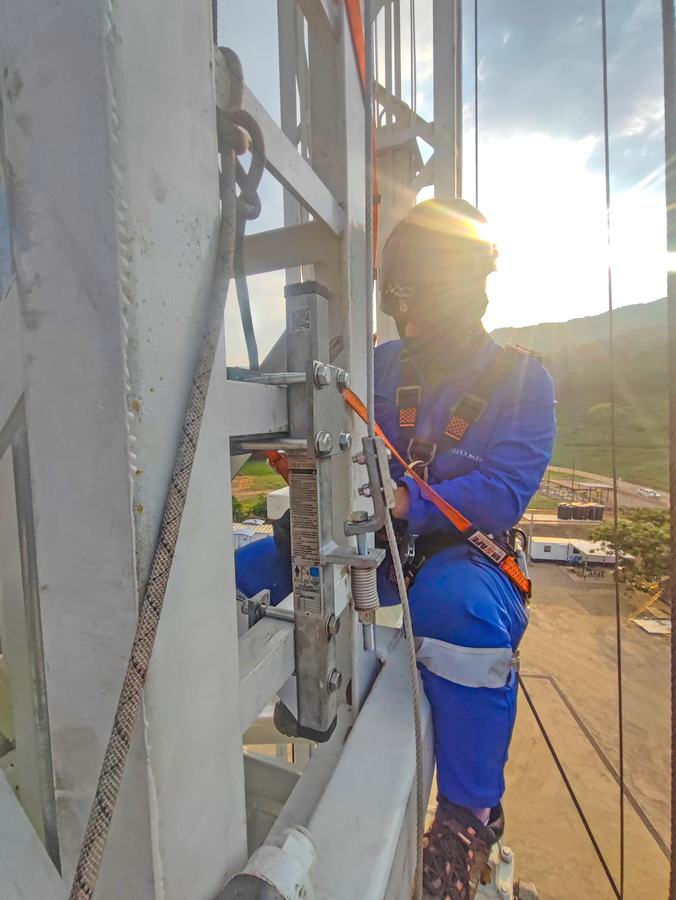

La línea se fija a la escalera: un mástil superior sirve de anclaje, un cable de acero recorre toda la altura y un tensor inferior lo mantiene en posición. El trabajador se conecta con un freno compatible al punto frontal de su arnés; si pierde el apoyo, el freno se bloquea sobre el cable y el absorbedor de impacto reduce la fuerza que llega al cuerpo.

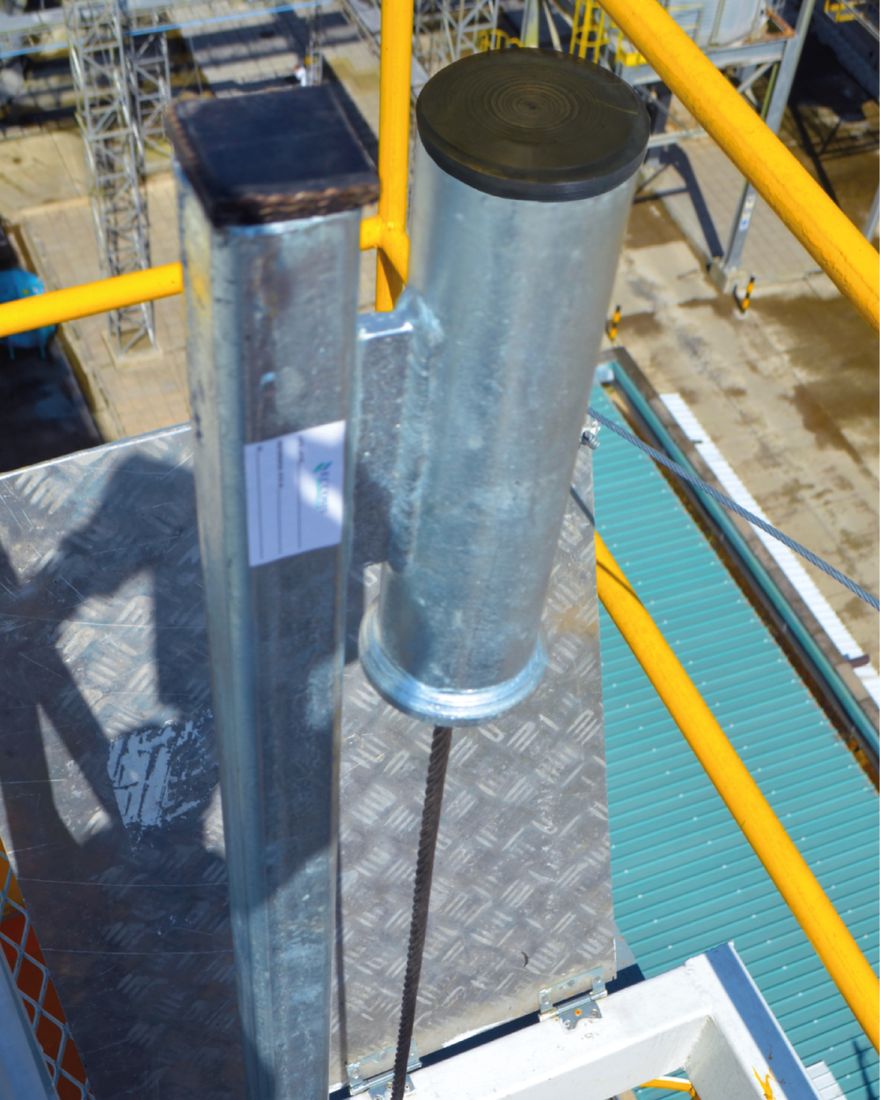

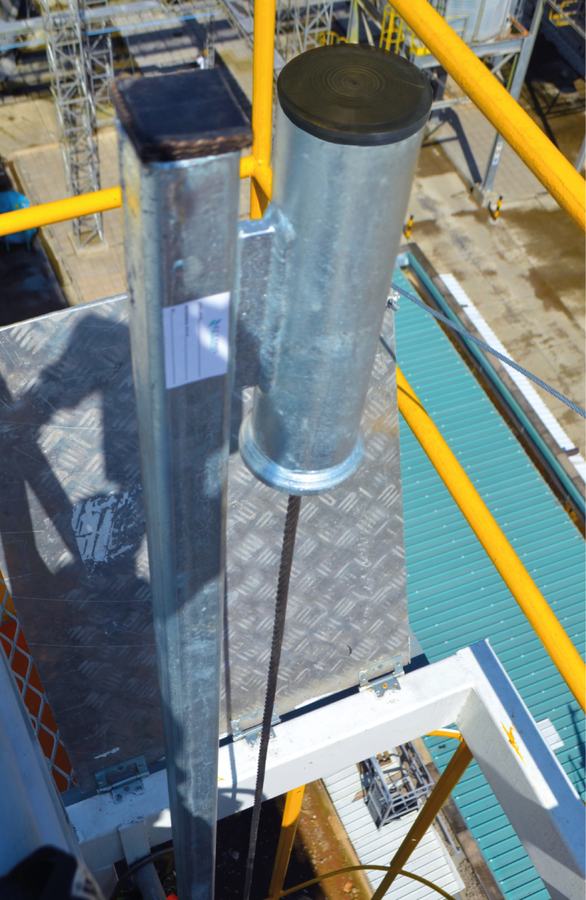

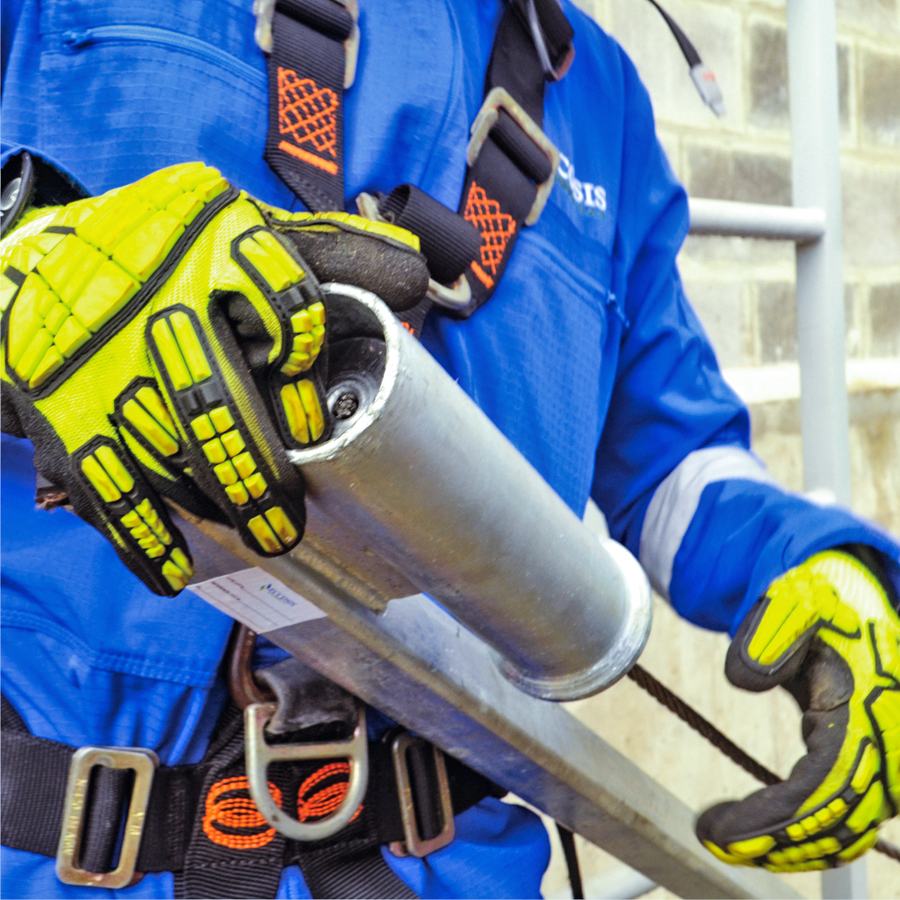

Mástil superior de anclaje
Absorbedor de impacto en la parte superior
Cable de acero de 8 mm a lo largo de la escalera
Guías de cable cada 12,2 m en recorridos largos

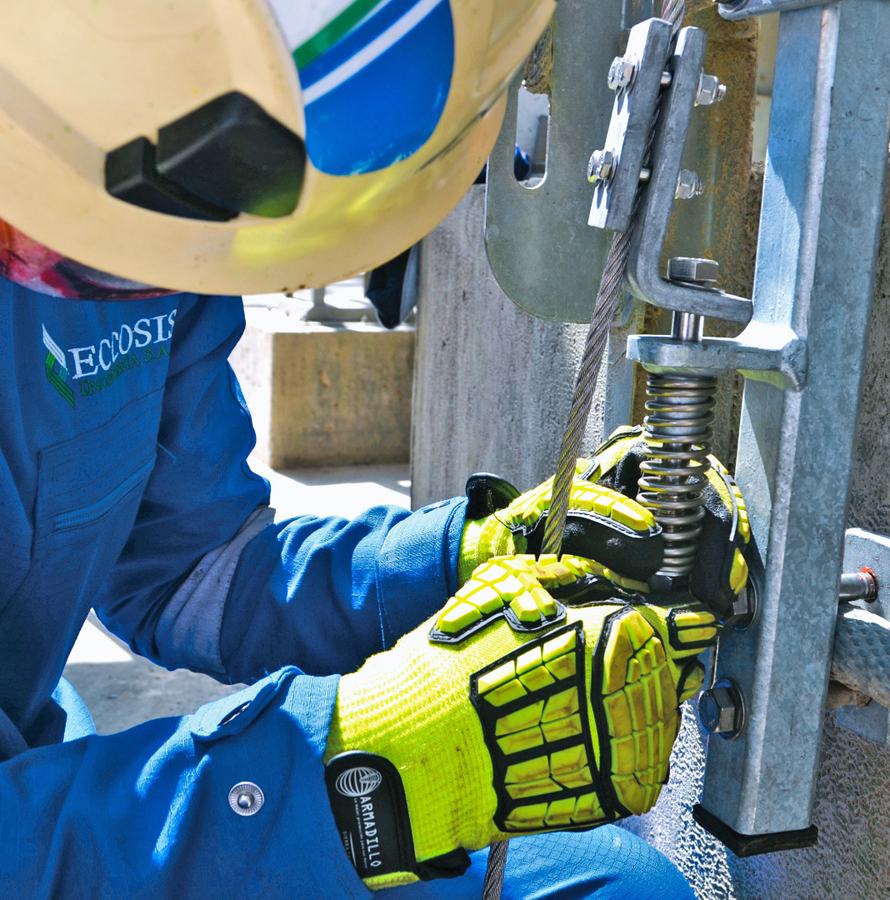

Sistema tensor inferior de 0,50 m

Referencias

Dos versiones, la misma certificación

Ambas referencias están cubiertas por el certificado ICONTEC y comparten las prestaciones del sistema. Cambian los materiales.

LVVFE
Acero galvanizado
La referencia de uso general, para escaleras de torres, plantas industriales y edificaciones.
- Estructura en acero con recubrimiento galvanizado
- Cable de acero galvanizado de 8 mm
- Mástil superior de 2,40 m
- Sistema tensor inferior de 0,50 m

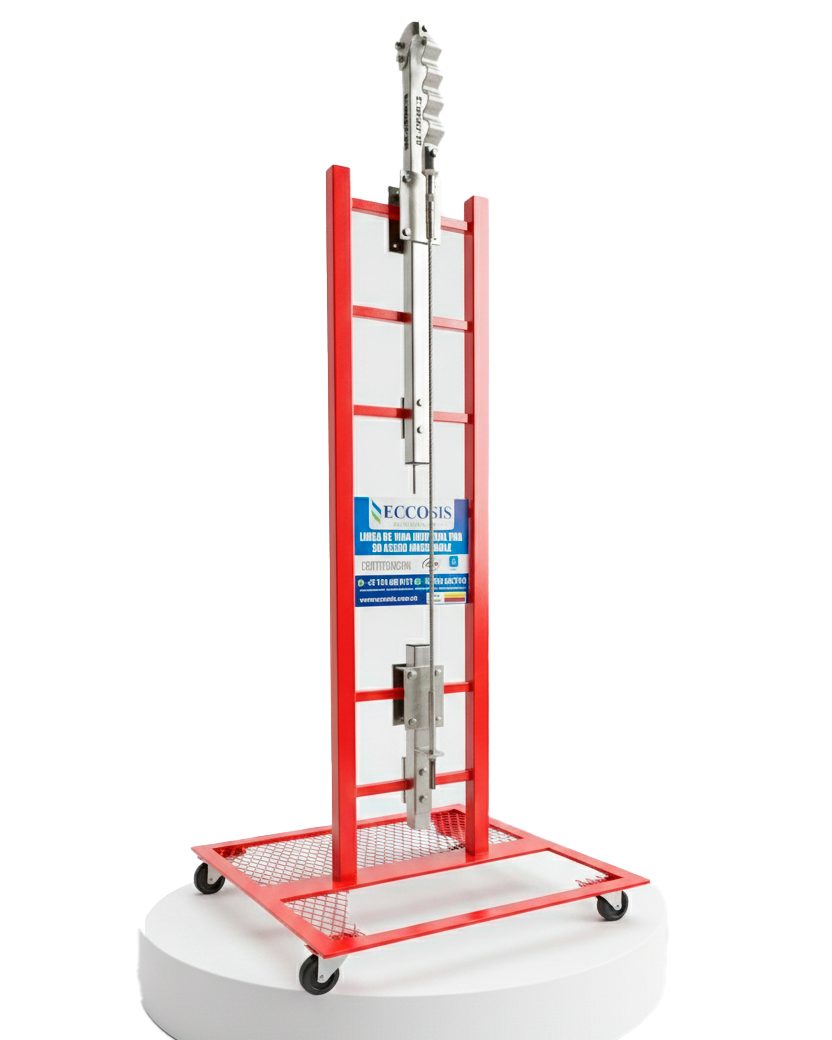

LVVFEI
Acero inoxidable
Para ambientes en los que la corrosión es un factor determinante.
- Cable de acero inoxidable de 8 mm
- Mástil superior de 1,50 a 2,40 m
- Absorbedor de impacto metálico
- Sistema tensor inferior de 0,50 m

Especificaciones

Datos técnicos del sistema

Aplican a las dos referencias.

Norma del producto: ANSI/ASSE Z359.16 (2016)
Certificación: ICONTEC · CSC-CER810523
Normativa en Colombia: Resolución 4272 de 2021
Usuarios simultáneos: Máximo 2, uno de ellos rescatista
Peso del usuario: 59 a 141 kg, con uniforme y herramientas
Carga estática: 16 kN
Fuerza de detención: Máxima < 8 kN · promedio < 6 kN
Cable: Acero de 8 mm (5/16")
Vida útil: 10 años
Garantía: 12 meses por defectos de fábrica

Certificado de producto

CSC-CER810523

Certificado de conformidad de producto otorgado por ICONTEC bajo ANSI/ASSE Z359.16 (2016), esquema de certificación 4 según ISO/IEC 17067. Fabricado por Eccosis Ingeniería S.A.S. en Yopal, Casanare.

Requisitos y uso

Separación entre peldaños de 30 a 40 cm
Resistencia mínima de la escalera de 5.000 lb
Inclinación frontal máxima de 15° y lateral de 1°
Inspección antes de cada uso y detallada al menos una vez al año; cada 6 meses en ambientes corrosivos

En la visita técnica verificamos que la escalera cumpla antes de instalar.

Cómo trabajamos

De la visita técnica a la inspección anual

1
Visita técnica
Verificamos la escalera: separación y diámetro de los peldaños, inclinación y resistencia de la estructura.
2
Fabricación a la medida
Definimos la longitud del cable y la cantidad de guías según la altura real de la escalera.
3

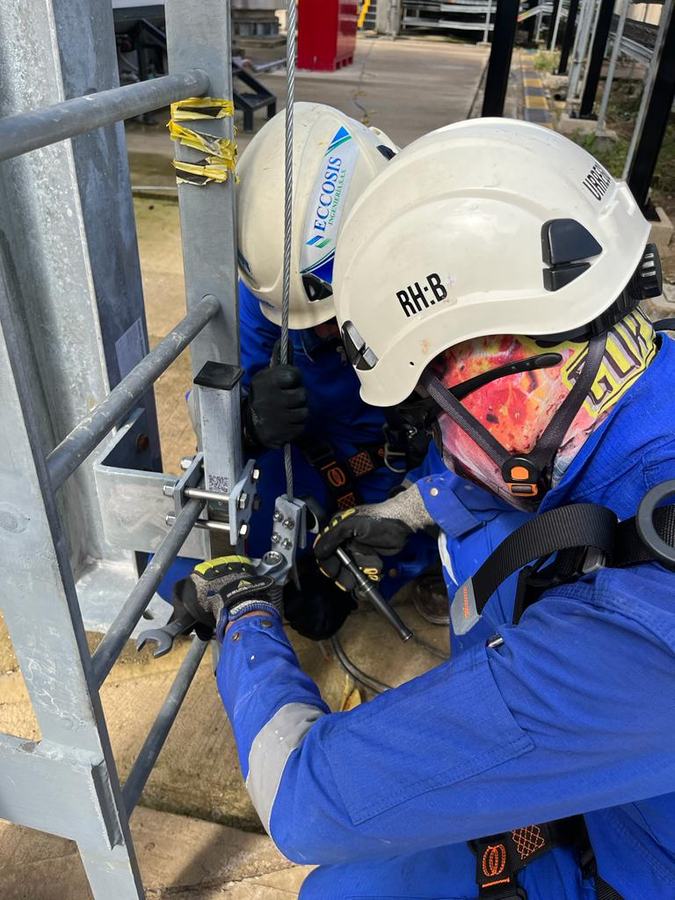

Instalación
Personal competente la instala siguiendo el procedimiento del fabricante y la entrega lista para uso.
4
Inspección y formación
Inspección anual por personal autorizado por Eccosis y formación a los usuarios en uso y revisión diaria.
